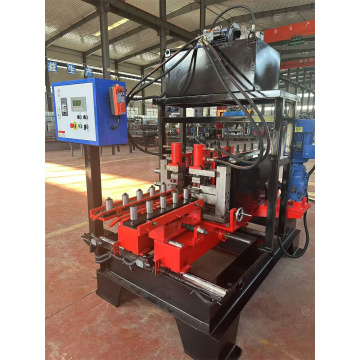

တံတားဖွဲ့စည်းခြင်းစက်

3.2 ဖြတ်ထားသောအပိုင်းကို ချိန်ညှိခြင်း။

အဆင့်ညှိစက် a. အမျိုးအစား- ကြိတ်စက် အမျိုးအစား တက်ကြွသော အဆင့်မြှင့်စက်

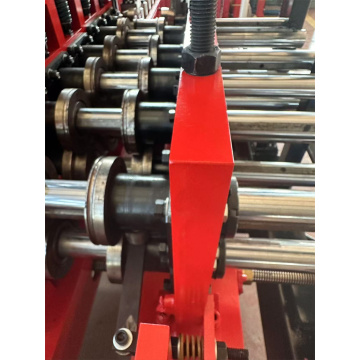

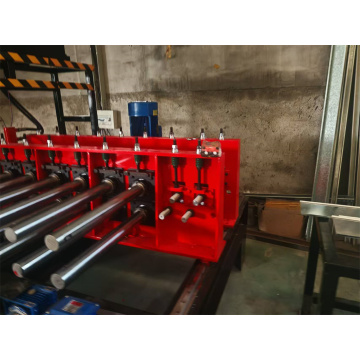

ခ လုပ်ငန်းဆောင်တာနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအင်္ဂါရပ်များ- သံမဏိခါးပတ်ကို ချိန်ညှိခြင်း။ ၎င်းတွင် pinch rollers နှင့် leveling rollers များပါဝင်သည်။ pinch rollers များကို တစ်ဦးချင်း ချိန်ညှိနိုင်သည်။ အပေါ်ပိုင်း အဆင့်ဖြတ်သည့် roller သည် ပေါင်းစပ်ဖွဲ့စည်းပုံအား လက်ခံထားပြီး ရှေ့နှင့်အနောက်တွင် ချိန်ညှိမှုအချက်နှစ်ချက်ပါရှိပြီး အဆင့်ညှိခြင်းအရည်အသွေးကို မြှင့်တင်ရန်အတွက် အချို့သောစောင်းစောင်းပုံစံကို ဖန်တီးနိုင်သည်။ 8.8 တန်း အရည်အသွေးမြင့် ဝက်အူချောင်းများကို အသုံးပြု၍ အပေါ်ပိုင်း အကြောဆွဲခြင်းနှင့် ချိန်ညှိခြင်း ကြိတ်စက်များကို မြှင့်ကာ နှိမ့်ပေးသည်။ ကြိမ်နှုန်းပြောင်းလဲခြင်း မြန်နှုန်းမြင့်မော်တာအား မောင်းနှင်ရန်အတွက် worm gear reducer နှင့် ချိတ်ဆက်ထားပြီး ၎င်းအား အောက်ပိုင်း pinch roller နှင့် leveling roller သို့ ပေးပို့ပါသည်။ ထိန်းညှိစက်၏ ဖိဒ်အဆုံးတွင် လမ်းညွှန်အပြားလိုက် ကြိတ်စက်တစ်စုံနှင့် လမ်းညွှန်ဒေါင်လိုက်ကြိတ်စက် နှစ်စုံတို့ တပ်ဆင်ထားသည်။ လမ်းညွှန်ဒေါင်လိုက် ကြိတ်စက်များသည် ဗဟိုနှင့် တစ်ချိန်တည်းတွင် ရွေ့လျားနိုင်သည်။ လွယ်ကူသောဗဟိုပြုရန်အတွက် စကေးဖြင့် လက်ကိုင်ကို ချိန်ညှိခြင်း။ အဆင့်ညှိစက်၏ ရှေ့နှင့်နောက် နှစ်ခုစလုံးတွင် feed bridge ကိရိယာများ တပ်ဆင်ထားသည်။ ထိန်းချုပ်မှုစနစ်သို့ တုံ့ပြန်ချက်အချက်ပြမှုကို ပေးပို့သည့် အဆင့်ညှိစက်နှင့် feeder အကြား အီလက်ထရွန်နစ် ထောက်လှမ်းသည့်ကိရိယာကို တပ်ဆင်ထားသည်။ ထိန်းချုပ်မှုစနစ်သည် ပစ္စည်းတိပ်များ၏ သိုလှောင်မှုစွမ်းရည်ကို ထိန်းချုပ်ရန်နှင့် အနှောင့်အယှက်မရှိ အဆင့်သတ်မှတ်ခြင်း၏ ရည်ရွယ်ချက်ကို အောင်မြင်စေရန် အမြန်နှုန်းကိုပြောင်းလဲရန် ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းမြင့်မော်တာအား ညွှန်ကြားချက်များထုတ်ပေးပါသည်။ အဆင့်ညှိခြင်းလုပ်ငန်းလိပ်သည် GCr15 ကြိမ်နှုန်းမြင့် quenching ကိုလက်ခံပြီး မာကျောမှုသည် HRC45-55 သို့ရောက်ရှိနိုင်သည်။ ဂ။ နည်းပညာဆိုင်ရာဘောင်များ; အကျယ် 1250mm; ပစ္စည်းအထူ 0.6-2.0mm; အဆင့်မြှင့် rollers အရေအတွက်- 11 အလုပ်လုပ် rollers (အပေါ်4 နှင့် 5 အောက်), 2 pinch rollers;

ဖြတ်တောက်ခြင်း ပုံစံ- PLC သည် အမှိုက်မပါဘဲ ပုံသေအရှည်ဖြတ်တောက်ခြင်းကို ထိန်းချုပ်ထားသည်။ ခ လုပ်ဆောင်ချက်နှင့် ဖွဲ့စည်းပုံ- တံဆိပ်တုံးထုထားသော ကန့်လန့်ဖြတ်ကို ပုံသေအရှည်တစ်ခုအထိ ဖြတ်တောက်ခြင်း။ ဖြတ်တောက်သည့်ကိရိယာကို မှိုကျွေးသည့်ဦးတည်ချက်၏အမြီးတွင် ထားရှိပြီး အထိုးခံကိရိယာမှ သီးခြားစီပါဝါရှိပြီး PLC မှ ထိန်းချုပ်ထားသည်။ ဖြတ်တောက်သည့်အရှည်ကို ကိုယ်တိုင်သတ်မှတ်နိုင်ပြီး အရှည်သည် ခြေလှမ်းအကွာအဝေးဖြစ်သည်။ မှိုဖြတ်ခြင်းအပါအဝင် ထုထည်ဖြတ်တောက်ပြီးနောက် ဖြတ်တောက်ခြင်းကို လုပ်ဆောင်သည်။ ဂ။ နည်းပညာဆိုင်ရာဘောင်များ- ပစ္စည်းအကျယ်- = 1250mm၊ အထူ- 0.6-2.0mm

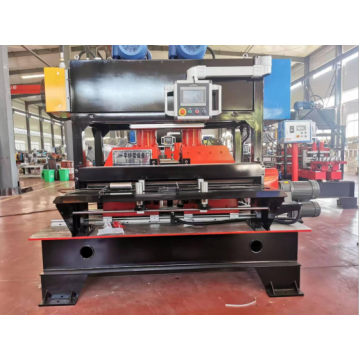

3.3 Punching အပိုင်း

1. လက်ခံသူအခြေစိုက်စခန်းအား နိုင်ငံတော်စံနှုန်း 300/150-H သံမဏိဖြင့် ဂဟေဆော်ထားပြီး အထက်အကန့်ကို 16 မီလီမီတာ အထူသံမဏိပြားဖြင့် ပြုလုပ်ထားသည်။ ထို့နောက် gantry ကြိတ်စက်ဖြင့် စီမံဆောင်ရွက်သည်။ အတွင်းစိတ်ဖိစီးမှုကို ဖယ်ရှားရာတွင် အခြေခံ၏ ချောမွေ့မှုကို သေချာပါစေ။ အတွင်းခန်းကို သံချေးတက်ဆေးဖြင့် ဖျန်းထားသည်။ စိုစွတ်သောပတ်ဝန်းကျင်တွင် သံချေးမတက်စေရန် အာမခံပါသည်။

2. အဖွင့်နှင့်အပိတ်ပုံစံခွက်ဘောင်ကို 45# သံမဏိပြားဖြင့်ပြုလုပ်ထားသည်။ လုပ်ငန်းစဉ်များစွာကို အသုံးပြု၍ လုပ်ဆောင်သည်။ စီမံဆောင်ရွက်နေသော လေယာဉ်၏ ချောမွေ့မှုနှင့် တိကျမှုကို သေချာပါစေ။ ကြိတ်စက် တပ်ဆင်ခြင်း လုပ်ငန်းစဉ်အရ ၎င်းကို တပ်ဆင်သည်။

3. ထုထိုးအပ်နှင့် တံဆိပ်တုံးထုခြင်း၏အောက်ပိုင်းပုံစံကို နိုင်ငံတော်စံနှုန်း Gr 12mov ပစ္စည်းဖြင့် ပြုလုပ်ထားသည်။ အတုလုပ်၍ ပြုလုပ်သည်။ မြင့်မားသောသိပ်သည်းဆ။ ဖုန်စုပ်စက် အပူကုသမှု၊ ထို့နောက် ဝါယာကြိုးဖြတ်တောက်ခြင်း လုပ်ဆောင်ပြီးနောက် တပ်ဆင်မှု ပြီးမြောက်သည်။ မှိုကို မဖယ်ရှားဘဲ အတန်းတစ်တန်းနှင့် နှစ်တန်းကို လွတ်လပ်စွာ ပြောင်းနိုင်သည်။

4. positioning guide bush ကို ဝက်ဝံသံမဏိဖြင့် အတုလုပ်ထားပြီး၊ ဖုန်စုပ်စက် အပူကုသမှု။ နုပ်နုပ်စဉ်းပါ။ မှို၏အရွယ်အစား မပြောင်းလဲဘဲ ရှိနေကြောင်း သေချာစေရန် မှို၏အရွယ်အစား မပြောင်းလဲဘဲ ရှိနေစေရန်နှင့် အစားထိုးချိန် ငါးမိနစ်အတွင်း ပြီးစီးနိုင်ကြောင်း သေချာစေရန် ကွန်မြူနစ်မြင့်မားမှု၊ ခိုင်ခံ့သော ဝတ်ဆင်မှုခံနိုင်ရည်၊

5. Conveyor shaft ကို 45# cylindrical steel ဖြင့်ပြုလုပ်ထားပြီး၊ စုစည်းမှုသေချာစေရန်အတွက် cylindrical grinder ဖြင့် ထုလုပ်ထားသော ကြမ်းတမ်းသောစက်ဖြင့် ကြိတ်ထားသည်။ တိကျစွာ နေရာချထားပေးပါ။

6. ဟိုက်ဒရောလစ်ပန့်စခန်းစနစ်အား ထိုင်ဝမ်နည်းပညာဖြင့် တီထွင်ထုတ်လုပ်ထားပါသည်။ ၎င်းတွင် 7.5KW dual-motor သီးခြားဆီပန့်အပြင် ပါဝါနှစ်ထပ်လေအေးပေးစက်ကို အသုံးပြုထားသည်။ ဆီပိုက်သည် ပင်ပန်းနွမ်းနယ်မှုကြောင့် ပျက်စီးသွားခြင်းမှ ကာကွယ်ရန်နှင့် ဟိုက်ဒရောလစ်စနစ်၏ တည်ငြိမ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို သေချာစေရန်အတွက် ဆီပိုက်ကို ဆန့်ကျင်ဘက်စပီကာဖြင့် ဖုံးအုပ်ထားသည်။ ၎င်းသည် လှပသောအသွင်အပြင်နှင့် ကြမ်းပြင်နေရာမရှိပေ။

7. ဟိုက်ဒရောလစ်ဆလင်ဒါသည် တိကျသောအတွင်းပိုင်းဖိအားအထူထူသောနံရံအထူးဆလင်ဒါကိုလက်ခံသည်။ ကောင်းစွာတံဆိပ်ခတ်ခြင်း။ ကြီးမားသောခံနိုင်ရည်၊ ဆူညံသံနိမ့်၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်း
