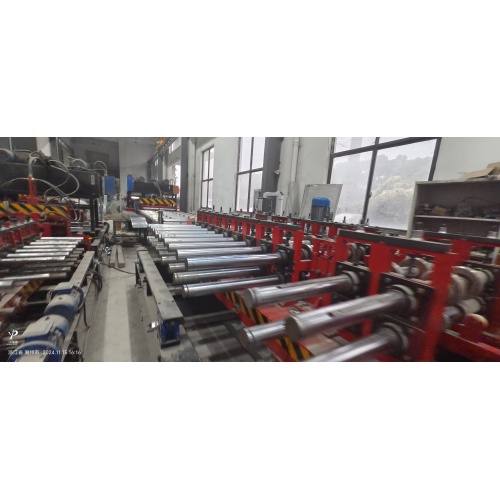

သံမဏိတည်ဆောက်ရေး အတွက် အဆင့်မြင့် တံတားဖွဲ့စည်းခြင်းစက်

ကုန်ပစ္စည်းအကြောင်းအရာ

တံတားစက်ဖွဲ့စည်းခြင်း၏ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

1. စက်ပစ္စည်းအစိတ်အပိုင်းများ-
1. အလိုအလျောက် unwinding ထိန်သိမ်း ဟိုက်ဒရောလစ်တင်းကျပ်ခြင်းအမျိုးအစား
2. အဖွင့်နှင့် အပြားလိုက်အပိုင်း- အဆင့်လိုက်၊ ပုံခုနစ်ပုံအပေါက်ကို ဖောက်ပြီး ဖြတ်လိုက်ပါ။
3. 6 မီတာအလိုအလျောက်နို့တိုက်ကျွေးရေးပလပ်ဖောင်း
4. Punching စက်
5. 6 မီတာအလိုအလျောက်နို့တိုက်ကျွေးရေးပလပ်ဖောင်း
6. servo အလိုအလျောက်အစာကျွေးစနစ်ဖွဲ့စည်းခြင်း။
7. အစားအသောက်လမ်းညွှန် အနေအထား
8. ဘေးထွက် gluten ကိုနှိပ်ပါ။
9. သေးသေးလေးဖွဲ့ပြီး လှိမ့်လိုက်ပါ။
10. အစွန်းများခြင်းလှိမ့်။
11. ဒေါင်လိုက် အစွန်းများ ညှိခြင်း။
12. Auxiliary discharge
13. ကုန်ချောလက်ခံထိန်သိမ်း

2. စက်ပစ္စည်း ခြုံငုံသုံးသပ်ချက်
အထက်ပါပစ္စည်းများကို Yiping Equipment Factory မှ ဒီဇိုင်နာများမှ ဂရုတစိုက် ဒီဇိုင်းထုတ်ထားပြီး ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံရရှိရန် တိုးတက်မှုများစွာပြုလုပ်ပြီးနောက်၊ သေးငယ်သောခြေရာ (အနည်းဆုံး 3 မီတာ× 42 မီတာအထိ)၊ ချောမွေ့သောထုတ်လုပ်မှု၊ မြင့်မားသောအလိုအလျောက်စနစ် (လုပ်ငန်းလုပ်ကိုင်ရန် လူ 2 ဦးသာ)၊ ထုတ်ကုန်သတ်မှတ်ချက်များကို ပြောင်းလဲပါ (အလုပ်သမား 1-2 ဦးသည် 10 မိနစ်ခန့်အတွင်း ပြီးစီးနိုင်သည်)၊ ဤစက်ပစ္စည်းသည် စာရွက်ပြားတစ်ချပ်တည်းကို ထုတ်လုပ်နိုင်သည်။
1. ထုတ်လုပ်မှုလိုင်း၏ ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ- • အသုံးပြုနိုင်သော ပန်းကန်ပြား- Q235 • အသုံးပြုနိုင်သော ပန်းကန်ပြားအထူ- 0.6-2.0mm • အများဆုံး ပန်းကန်အကျယ်- 1250mm • သတ်မှတ်ချက်များ- 100X50-800X200mm; အထက်ပါကိရိယာများ၏ ချိန်ညှိမှုဖိအားသည် ဝက်အူချိန်ညှိမှု၊ ဝက်အူကို ဒိုင်ခွက်ဖြင့် တပ်ဆင်ထားပြီး ချိန်ညှိမှုစကေးအတိုင်း ချိန်ညှိသည်။ ဒိုင်ခွက်အပြင်၊ ချိန်ညှိရာတွင် ပိုမိုလွယ်ကူစေရန် စတီးပေတံတစ်ခုလည်း ပါရှိသည်။

2. TZBCF800×200 စက်ကိရိယာ မော်ဒယ်များကို မိတ်ဆက်ခြင်း-

TZB CF 800 200
↓ ↓ ↓ ↓ ↓ ↓
Gantry Type Through-Shaft Encoder CNC နေရာချထားခြင်း 100mm-800mm 50mm-200mm

3. ဖွဲ့စည်းမှုအကျဉ်းချုပ်-
စနစ်ဖွဲ့စည်းပုံ-
PLC: TouchWIN

ကြိမ်နှုန်းပြောင်းလဲခြင်း မြန်နှုန်းစည်းမျဉ်း- ထိုင်ဝမ်နာမည်ကြီးအမှတ်တံဆိပ်
HMI : ထိပါ
torque/relay ကို နှိပ်ပါ- Chint အမှတ်တံဆိပ် ဗို့အားနိမ့်လျှပ်စစ်ပစ္စည်းများ
Photoelectric ခလုတ်- တရုတ်နိုင်ငံတွင် နာမည်ကြီး အမှတ်တံဆိပ်တစ်ခု
အခြားအစိတ်အပိုင်းများကို ဖက်စပ်လုပ်ငန်းနှင့် ပြည်တွင်းနာမည်ကြီး ကုန်အမှတ်တံဆိပ် ထုတ်ကုန်များဖြင့် ပြုလုပ်ထားသည်။
PLC လျှပ်စစ်ထိန်းချုပ်မှုစနစ်၏ ထုတ်လုပ်မှုလိုင်းဖွဲ့စည်းခြင်းဆိုင်ရာ နည်းစနစ်ပိုင်းဖော်ပြချက်

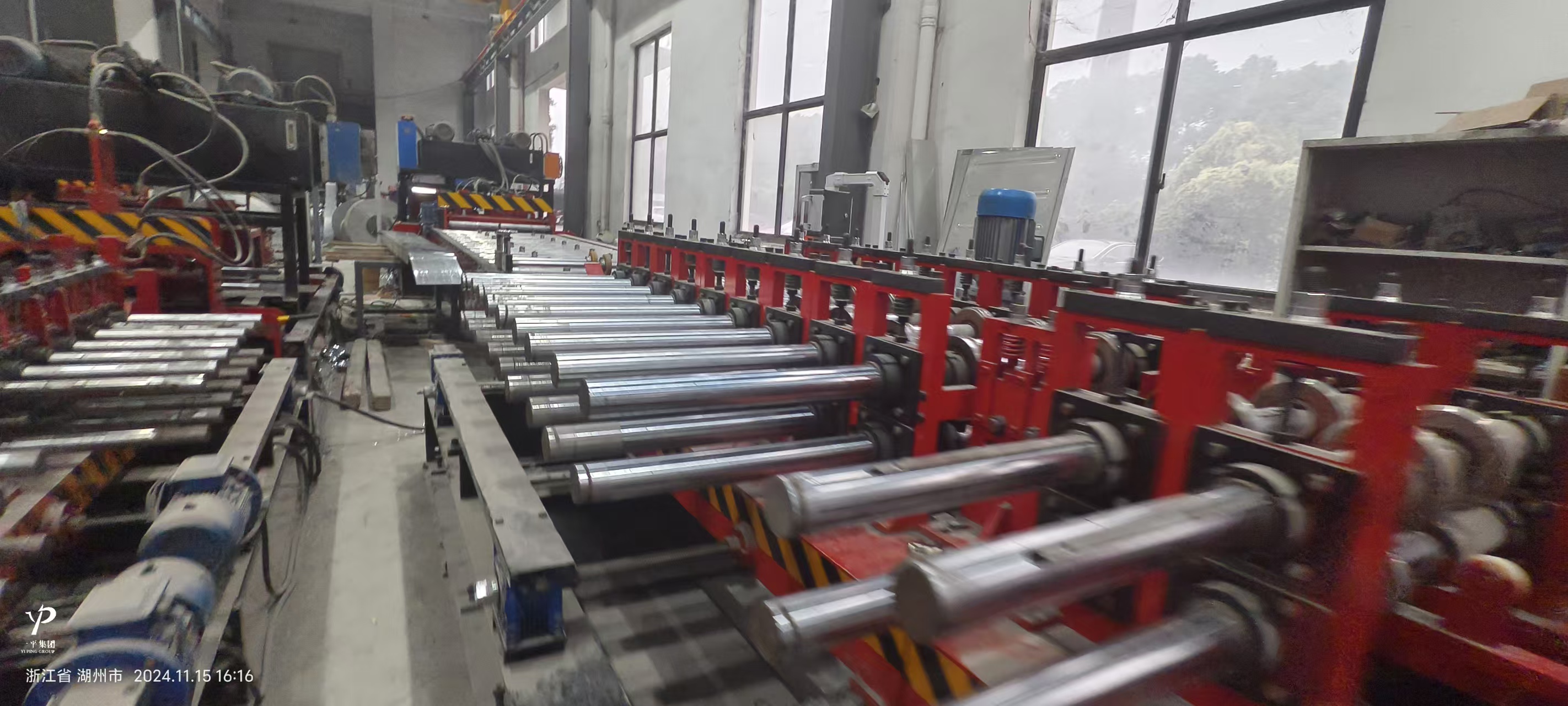

ထုတ်လုပ်မှုလိုင်းတွင် ပါဝင်သည်- စွန့်ထုတ်ခြင်းဘောင်၊ အဆင့်ဖြတ်တောက်ခြင်း၊ အပေါက်ဖောက်စက်အပိုင်း၊ အလိုအလျောက် သယ်ယူပို့လွှတ်သည့်ဘောင်၊ လမ်းညွှန် - လှိမ့်ပုံစံစက် (လိပ်များအပါအဝင်)၊ စွန့်ပစ်ဘောင်တစ်ခု ပါဝင်သည်။
3. စက်ကိရိယာဖွဲ့စည်းပုံ ခြုံငုံသုံးသပ်ချက်-
ဤထုတ်လုပ်မှုလိုင်းသည် ကြိုးဗန်းများ၊ အံကြိတ်ခြင်းကို အပြီးသတ်ခြင်း၊ လိပ်ဖွဲ့စည်းခြင်း၊ ကွန်ပြူတာ ချိန်ညှိခြင်း၊ တံတားထုတ်ကုန်များ၏ သတ်မှတ်ချက်အားလုံးကို ပြီးမြောက်စေရန် လိပ်အစုံကို ပြောင်းလဲခြင်းဖြင့် အမျိုးမျိုးသော အကျယ်နှင့် အလျားများကို ထုတ်လုပ်နိုင်သည်။
ဂ။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ-
အများဆုံးစာရွက်အထူ: 0.6mm-2.0mm
ပစ္စည်းအကျယ်: 1250mm
1. 3.1 အလိုအလျောက် တွန်းလှန်သည့် ထိန်သိမ်း၏ အလုံးစုံဖွဲ့စည်းပုံ
1. အခြေခံ- အလျား 2.7 မီတာ၊ အတွင်းအကျယ် 1.6 မီတာ၊ အပြင်ဘက် အကျယ် 1.9 မီတာ (မှတ်ချက်- 300H သံမဏိ နိုင်ငံတော် စံနှုန်း)
2. အလုံးစုံထုပ်ပိုးမှု သံပြား- ပစ္စည်းအထူ 14mm
2. လျှပ်စစ်ဖွဲ့စည်းမှု
1. ပင်မမော်တာ- PM250 သံမဏိခွံလျှော့ကိရိယာ (အမြန်နှုန်း အချိုး 40:17), 4kw Shanghai Lichao မော်တာ (အမျိုးသား ပူးတွဲအာမခံ)
2. ပင်မဆလင်ဒါ- ဆုံလည်အဆစ်ပါရှိသော ဆလင်ဒါအချင်း 125mm၊ လေဖြတ်ခြင်း 80mm
3. ပင်မ ဟိုက်ဒရောလစ်ဆီပန့်- 4kw သုံး-အဆို့ရှင်သည် ဖိအားကိုင်ထားသော ဘုံဘိုင်စခန်း
4. ပင်မကြိမ်နှုန်းပြောင်းစက်- 5.5kw သုံးလုံး-ခရစ်စတယ် ကြိမ်နှုန်းပြောင်းစက်
3.2 ဖြတ်ထားသောအပိုင်းကို အဆင့်သတ်မှတ်ခြင်း။
အဆင့်ညှိစက် a. ပုံစံ- ကြိတ်စက် တက်ကြွသော အဆင့်မြှင့်စက်
ခ လုပ်ဆောင်ချက်နှင့် ဖွဲ့စည်းပုံဆိုင်ရာ ဝိသေသလက္ခဏာများ- သံမဏိအမြှေးပါးကို ချိန်ညှိခြင်း။ ၎င်းသည် pinch roller နှင့် leveling roller ဖြင့်ဖွဲ့စည်းထားပြီး pinch roller ကိုသီးခြားစီချိန်ညှိနိုင်ပြီး၊ leveling အပေါ်ပိုင်း roller သည် integral structure ကိုလက်ခံရရှိပြီး leveling အရည်အသွေးကိုမြှင့်တင်ရန်အချို့သောစောင်းထောင့်ကိုဖန်တီးနိုင်သည့်ရှေ့နှင့်နောက်တွင်ချိန်ညှိအချက်နှစ်ချက်ရှိသည်။ အပေါ်ပိုင်း ကုပ်ခြင်းနှင့် အဆင့်မြှင့်ထားသော roller များကို 8.8 အဆင့် အရည်အသွေးမြင့် ဝက်အူများဖြင့် ချိန်ညှိပြီး မြှောက်ထားသည်။ ကြိမ်နှုန်းပြောင်းလဲခြင်း မြန်နှုန်းမြင့် မော်တာအား worm gear reducer နှင့် ချိတ်ဆက်ထားပြီး အောက်ပိုင်း ကုပ်တုံးကြိတ်စက် နှင့် အဆင့်မြှင့်စက်သို့ မောင်းနှင်သည်။ ထိန်းညှိစက်၏ အစာကျွေးသည့်အဆုံးတွင် လမ်းညွှန်အပြားလိုက်ကြိတ်စက်တစ်စုံနှင့် လမ်းညွှန်ဒေါင်လိုက်ကြိတ်စက်နှစ်စုံတို့ တပ်ဆင်ထားပြီး လမ်းညွှန်ဒေါင်လိုက်ကြိတ်စက်များကို အလယ်တွင် ရွှေ့နိုင်ပြီး တစ်ချိန်တည်းတွင် ရွှေ့နိုင်သည်။ အလွယ်တကူ ချိန်ညှိနိုင်စေရန်အတွက် လက်ကိုင်ဘီးကို ချိန်ညှိခြင်း။ Leveler တွင် ရှေ့နှင့်နောက်တွင် primer တံတားဖြတ်သည့်ကိရိယာ တပ်ဆင်ထားသည်။ အီလက်ထရွန်နစ် ထောက်လှမ်းသည့် ကိရိယာကို ထိန်းချုပ်စနစ်သို့ တုံ့ပြန်ချက်အချက်ပြမှုကို ပေးပို့သည့် အဆင့်ညှိစက်နှင့် feeder အကြားတွင် တပ်ဆင်ထားပြီး၊ ထိန်းချုပ်မှုစနစ်သည် ပစ္စည်းခါးပတ်၏ သိုလှောင်မှုပမာဏကို ထိန်းချုပ်ရန်နှင့် အနှောက်အယှက်ကင်းစွာ အဆင့်သတ်မှတ်ခြင်း၏ ရည်ရွယ်ချက်ကို အောင်မြင်စေရန် ကြိမ်နှုန်းပြောင်းလဲခြင်း မြန်နှုန်းမြင့်မော်တာသို့ ညွှန်ကြားချက်များ ပေးပို့ပါသည်။ အဆင့်ညှိခြင်းလုပ်ငန်းသုံးဒလိမ့်တုံးကို GCr15 မြင့်မားသောကြိမ်နှုန်းဖြင့် မီးငြိမ်းထားပြီး မာကျောမှုသည် HRC45-55 သို့ရောက်ရှိနိုင်သည်။ ဂ။ နည်းပညာဆိုင်ရာဘောင်များ; အကျယ် 1250mm;
