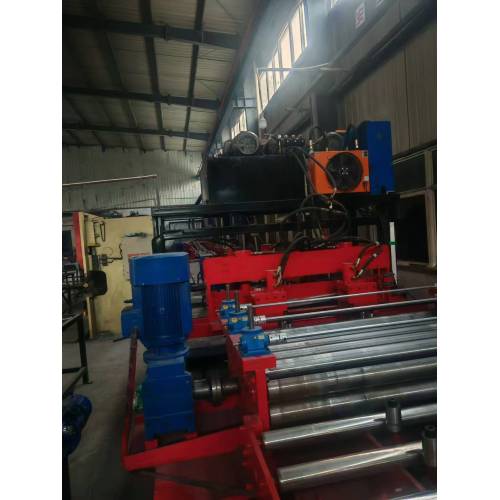

ကုန်ပစ္စည်းအကြောင်းအရာ
တံတားစက်ဖွဲ့စည်းခြင်း၏ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
1. စက်ပစ္စည်းအစိတ်အပိုင်းများ-
1. အလိုအလျောက် unwinding ထိန်သိမ်း ဟိုက်ဒရောလစ်တင်းကျပ်ခြင်းအမျိုးအစား
2. အဖွင့်နှင့် အပြားလိုက်အပိုင်း- အဆင့်လိုက်၊ ပုံခုနစ်ပုံအပေါက်ကို ဖောက်ပြီး ဖြတ်လိုက်ပါ။
3. 6 မီတာအလိုအလျောက်နို့တိုက်ကျွေးရေးပလပ်ဖောင်း
4. Punching စက်
5. 6 မီတာအလိုအလျောက်နို့တိုက်ကျွေးရေးပလပ်ဖောင်း
6. servo အလိုအလျောက်အစာကျွေးစနစ်ဖွဲ့စည်းခြင်း။
7. အစားအသောက်လမ်းညွှန် အနေအထား
8. ဘေးထွက် gluten ကိုနှိပ်ပါ။
9. သေးသေးလေးဖွဲ့ပြီး လှိမ့်လိုက်ပါ။
10. အစွန်းများခြင်းလှိမ့်။
11. ဒေါင်လိုက် အစွန်းများ ညှိခြင်း။
12. Auxiliary discharge
13. ကုန်ချောလက်ခံထိန်သိမ်း
2. စက်ပစ္စည်း ခြုံငုံသုံးသပ်ချက်
အထက်ပါပစ္စည်းများကို Yiping Equipment Factory မှ ဒီဇိုင်နာများမှ ဂရုတစိုက် ဒီဇိုင်းထုတ်ထားပြီး ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံရရှိရန် တိုးတက်မှုများစွာပြုလုပ်ပြီးနောက်၊ သေးငယ်သောခြေရာ (အနည်းဆုံး 3 မီတာ× 42 မီတာအထိ)၊ ချောမွေ့သောထုတ်လုပ်မှု၊ မြင့်မားသောအလိုအလျောက်စနစ် (လုပ်ငန်းလုပ်ကိုင်ရန် လူ 2 ဦးသာ)၊ ထုတ်ကုန်သတ်မှတ်ချက်များကို ပြောင်းလဲပါ (အလုပ်သမား 1-2 ဦးသည် 10 မိနစ်ခန့်အတွင်း ပြီးစီးနိုင်သည်)၊ ဤစက်ပစ္စည်းသည် စာရွက်ပြားတစ်ချပ်တည်းကို ထုတ်လုပ်နိုင်သည်။
1. ထုတ်လုပ်မှုလိုင်း၏ ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ- • အသုံးပြုနိုင်သော ပန်းကန်ပြား- Q235 • အသုံးပြုနိုင်သော ပန်းကန်ပြားအထူ- 0.6-2.0mm • အများဆုံး ပန်းကန်အကျယ်- 1250mm • သတ်မှတ်ချက်များ- 100X50-800X200mm; အထက်ပါကိရိယာများ၏ ချိန်ညှိမှုဖိအားသည် ဝက်အူချိန်ညှိမှု၊ ဝက်အူကို ဒိုင်ခွက်ဖြင့် တပ်ဆင်ထားပြီး ချိန်ညှိမှုစကေးအတိုင်း ချိန်ညှိသည်။ ဒိုင်ခွက်အပြင်၊ ချိန်ညှိရာတွင် ပိုမိုလွယ်ကူစေရန် စတီးပေတံတစ်ခုလည်း ပါရှိသည်။
2. TZBCF800×200 စက်ကိရိယာ မော်ဒယ်များကို မိတ်ဆက်ခြင်း-
TZB CF 800 200
↓ ↓ ↓ ↓ ↓ ↓
Gantry Type Through-Shaft Encoder CNC နေရာချထားခြင်း 100mm-800mm 50mm-200mm
3. ဖွဲ့စည်းမှုအကျဉ်းချုပ်-
စနစ်ဖွဲ့စည်းပုံ-
PLC: TouchWIN
ကြိမ်နှုန်းပြောင်းလဲခြင်း မြန်နှုန်းစည်းမျဉ်း- ထိုင်ဝမ်နာမည်ကြီးအမှတ်တံဆိပ်
HMI : ထိပါ
torque/relay ကို နှိပ်ပါ- Chint အမှတ်တံဆိပ် ဗို့အားနိမ့်လျှပ်စစ်ပစ္စည်းများ
Photoelectric ခလုတ်- တရုတ်နိုင်ငံတွင် နာမည်ကြီး အမှတ်တံဆိပ်တစ်ခု
အခြားအစိတ်အပိုင်းများကို ဖက်စပ်လုပ်ငန်းနှင့် ပြည်တွင်းနာမည်ကြီး ကုန်အမှတ်တံဆိပ် ထုတ်ကုန်များဖြင့် ပြုလုပ်ထားသည်။
PLC လျှပ်စစ်ထိန်းချုပ်မှုစနစ်၏ ထုတ်လုပ်မှုလိုင်းဖွဲ့စည်းခြင်းဆိုင်ရာ နည်းစနစ်ပိုင်းဖော်ပြချက်
ထုတ်လုပ်မှုလိုင်းတွင် ပါဝင်သည်- စွန့်ထုတ်ခြင်းဘောင်၊ အဆင့်ဖြတ်တောက်ခြင်း၊ အပေါက်ဖောက်စက်အပိုင်း၊ အလိုအလျောက် သယ်ယူပို့လွှတ်သည့်ဘောင်၊ လမ်းညွှန် - လှိမ့်ပုံစံစက် (လိပ်များအပါအဝင်)၊ စွန့်ပစ်ဘောင်တစ်ခု ပါဝင်သည်။
3. စက်ကိရိယာဖွဲ့စည်းပုံ ခြုံငုံသုံးသပ်ချက်-
ဤထုတ်လုပ်မှုလိုင်းသည် ကြိုးဗန်းများ၊ အံကြိတ်ခြင်းကို အပြီးသတ်ခြင်း၊ လိပ်ဖွဲ့စည်းခြင်း၊ ကွန်ပြူတာ ချိန်ညှိခြင်း၊ တံတားထုတ်ကုန်များ၏ သတ်မှတ်ချက်အားလုံးကို ပြီးမြောက်စေရန် လိပ်အစုံကို ပြောင်းလဲခြင်းဖြင့် အမျိုးမျိုးသော အကျယ်နှင့် အလျားများကို ထုတ်လုပ်နိုင်သည်။
ဂ။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ-
အများဆုံးစာရွက်အထူ: 0.6mm-2.0mm
ပစ္စည်းအကျယ်: 1250mm
1. 3.1 အလိုအလျောက် တွန်းလှန်သည့် ထိန်သိမ်း၏ အလုံးစုံဖွဲ့စည်းပုံ
1. အခြေခံ- အလျား 2.7 မီတာ၊ အတွင်းအကျယ် 1.6 မီတာ၊ အပြင်ဘက် အကျယ် 1.9 မီတာ (မှတ်ချက်- 300H သံမဏိ နိုင်ငံတော် စံနှုန်း)
2. အလုံးစုံထုပ်ပိုးမှု သံပြား- ပစ္စည်းအထူ 14mm
2. လျှပ်စစ်ဖွဲ့စည်းမှု
1. ပင်မမော်တာ- PM250 သံမဏိခွံလျှော့ကိရိယာ (အမြန်နှုန်း အချိုး 40:17), 4kw Shanghai Lichao မော်တာ (အမျိုးသား ပူးတွဲအာမခံ)
2. ပင်မဆလင်ဒါ- ဆုံလည်အဆစ်ပါရှိသော ဆလင်ဒါအချင်း 125mm၊ လေဖြတ်ခြင်း 80mm
3. ပင်မ ဟိုက်ဒရောလစ်ဆီပန့်- 4kw သုံး-အဆို့ရှင်သည် ဖိအားကိုင်ထားသော ဘုံဘိုင်စခန်း
4. ပင်မကြိမ်နှုန်းပြောင်းစက်- 5.5kw သုံးလုံး-ခရစ်စတယ် ကြိမ်နှုန်းပြောင်းစက်
3.2 ကျောင်းပစ္စည်းအထူ 0.6-2.0mm; အဆင့်လိုက် လိပ်အရေအတွက်- 11 အလုပ်လုပ်သောလိပ် (4 အတက်နှင့် 5 အောက်)၊ pinch rollers 2 ခု၊
ဖြတ်တောက်ခြင်း ပုံစံ- PLC သည် အမှိုက်ဖြတ်တောက်ခြင်းမရှိဘဲ ပုံသေအရှည်ကို ထိန်းချုပ်သည်။ ခ လုပ်ဆောင်ချက်နှင့် ဖွဲ့စည်းပုံ- ပုံသေအရှည်ဖြင့် ဖြတ်တောက်ပြီး တံဆိပ်တုံးထုပြီးနောက် ချွတ်သည်။ ဖြတ်တောက်သည့်ကိရိယာကို မှိုကျွေးသည့်ဦးတည်ချက်၏အမြီးတွင် ထားရှိထားပြီး အထိုးခံကိရိယာ၏ပါဝါနှင့် PLC မှ ထိန်းချုပ်ထားကာ ဖြတ်တောက်သည့်အရှည်ကို ကိုယ်တိုင်သတ်မှတ်နိုင်ပြီး အရှည်မှာ အဆင့်ဖြစ်သည်။ ဖြတ်တောက်ခြင်းအပါအဝင် ဖြတ်တောက်ခြင်းများကို ထုရိုက်ပြီးနောက် ဖြတ်တောက်ခြင်းများကို ဆောင်ရွက်ပါသည်။ ဂ။ နည်းပညာဆိုင်ရာဘောင်များ- ပစ္စည်းအကျယ်- = 1250mm၊ အထူ- 0.6-2.0mm

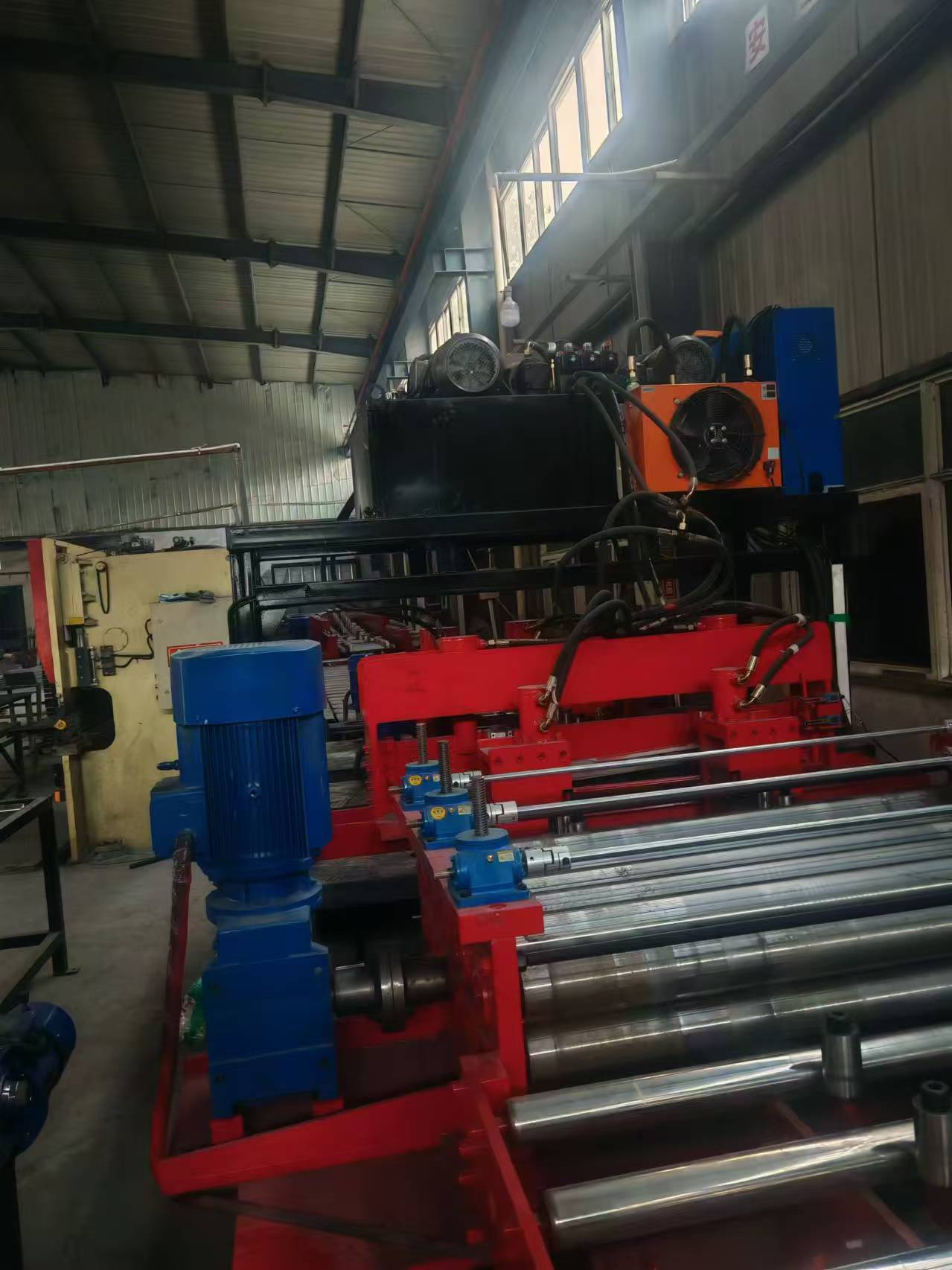

3.3 Punching အပိုင်း
1. ပင်မအင်ဂျင်၏အောက်ခြေကို နိုင်ငံတော်စံနှုန်း 300/150-H အလင်းတန်းဖြင့် ဂဟေဆော်ထားပြီး အပေါ်ပိုင်းဘောင်၏ အထူမှာ 16 မီလီမီတာ သံမဏိပြားဖြစ်သည်။ ၎င်းကို gantry ကြိတ်စက်ဖြင့် စီမံဆောင်ရွက်သည်။ အတွင်းစိတ်ဖိစီးမှုကို ဖယ်ရှားရာတွင် အခြေခံ၏ ချောမွေ့မှုကို သေချာပါစေ။ အတွင်းဘက်တွင် သံချေးတက်ဆေးဖြင့် ဖျန်းပေးပါ။ စိုစွတ်သောပတ်ဝန်းကျင်တွင် သံချေးမတက်ကြောင်း အာမခံပါသည်။
2. အဖွင့်နှင့်အပိတ်မှိုအခြေခံကို 45# သံမဏိပြားဖြင့်ပြုလုပ်ထားသည်။ လုပ်ငန်းစဉ်ပေါင်းများစွာ လုပ်ဆောင်ခြင်း။ စီမံဆောင်ရွက်နေသော လေယာဉ်၏ ချောမွေ့မှုနှင့် တိကျမှုကို သေချာပါစေ။ abrasives ၏ စည်းဝေးမှု လုပ်ငန်းစဉ်အရ ၎င်းကို တပ်ဆင်သည်။
3. တံဆိပ်တုံးထုသည့်သေတ္တာထိုးအပ်နှင့် အောက်ပုံစံပုံစံကို နိုင်ငံတော်စံနှုန်း Gr 12mov ပစ္စည်းဖြင့် ပြုလုပ်ထားသည်။ ပြုလုပ်ရန် ကယ်လ်စီယမ်။ မြင့်မားသောသိပ်သည်းဆ။ ဖုန်စုပ်စက် အပူကုသမှု၊ ထို့နောက် ဝါယာကြိုးဖြတ်တောက်ခြင်း လုပ်ဆောင်ပြီးနောက် တပ်ဆင်မှု ပြီးမြောက်သည်။ အတန်းတစ်တန်းနှင့် နှစ်တန်းကို လွတ်လွတ်လပ်လပ် ပြောင်းထားပြီး ပုံစံခွက်ကို ဖြုတ်ရန် မလိုအပ်ပါ။
4. တည်နေရာလမ်းညွှန်လက်စွပ်ကို bearing steel နှင့် calcined ။ ဖုန်စုပ်စက် အပူကုသမှု။ ကြိတ်ခွဲခြင်းဖြင့် ပြုလုပ်သည်။ မြင့်မားသော စုစည်းမှု၊ ခိုင်ခံ့သော ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိမှု၊ ချိန်ညှိမှု ကျောထောက်နောက်ခံ၏ ဘေးနှစ်ဖက်ကို တပြိုင်တည်း ချိန်ညှိမှု၊ မြင့်မားသော တိကျမှု၊ သေးငယ်သော တွေးခေါ်မှု၊ မှိုတိုင်းတာခြင်းနှင့် နေရာချထားခြင်း ချွတ်ကွက်များသည် အချိန်တိုင်းတွင် ပြောင်းလဲနေပြီး အစားထိုးချိန်သည် ငါးမိနစ်အတွင်း ပြီးစီးကြောင်း သေချာစေရန်။
5. Conveyor shaft သည် 45# cylindrical steel၊ lathe roughing နှင့် cylindrical grinding machine တို့၏ concentricity ကိုသေချာစေရန်အတွက် တိကျစွာကြိတ်ခြင်းကိုအသုံးပြုသည်။ နေရာချထားရာတွင် တိကျပါစေ။
6. ဟိုက်ဒရောလစ်စုပ်စက်စနစ်ကို ထိုင်ဝမ်နည်းပညာဖြင့် တီထွင်ထားပြီး 7.5KW Dual-motor လွတ်လပ်သောဆီပန့်၊ ပါဝါနှစ်ထပ်လေအေးပေးစက်တို့ကို အသုံးပြုကာ ပင်ပန်းနွမ်းနယ်မှုနှင့် ဝတ်ဆင်မှုကြောင့် ပျက်စီးဆုံးရှုံးမှုများကို ကာကွယ်ရန် ပြွန်၏အပြင်ဘက်အား Anti-wear Spring ဖြင့် ဖုံးအုပ်ထားပြီး ဟိုက်ဒရောလစ်စနစ်၏ တည်ငြိမ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်း၊ လှပသောအသွင်အပြင်နှင့် သုညခြေရာကို သေချာစေသည်။
7. ဟိုက်ဒရောလစ်ဆလင်ဒါသည် တိကျသောအတွင်းပိုင်းဖိအားထူသောနံရံတစ်ခုပါရှိသော အထူးဆလင်ဒါကို လက်ခံသည်။ ကောင်းစွာတံဆိပ်ခတ်ခြင်း။ ၎င်းတွင် ကြီးမားသော bearing စွမ်းရည်၊ ဆူညံသံနည်းပါးပြီး တာရှည်ဝန်ဆောင်မှုသက်တမ်းရှိသည်။
8. မော်တာသည် ထိုင်ဝမ် ဖက်စပ် ရှန်ဟိုင်း Ruijin အမှတ်တံဆိပ် လျှော့ကိရိယာ ဖြစ်သည်။ အပေါက်ဖောက်စက်အတွက် အထူးဖြန့်ဖြူးရေးသေတ္တာ။ Yiping စက်ယန္တရားအတွက် အထူးပြင်ဆင်ထားသည်။ နေရာချထားခြင်းလမ်းညွှန်လက်စွပ်ကို ဝက်ဝံသံမဏိနှင့် စက်ဖြင့်ပြုလုပ်ထားသည်။ ဖုန်စုပ်စက် အပူကုသမှု။ ကြိတ်ခွဲခြင်းဖြင့် ပြုလုပ်သည်။ မြင့်မားသော စုစည်းမှု၊ ခိုင်ခံ့သော ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိမှု၊ ချိန်ညှိမှု ကျောထောက်နောက်ခံ၏ ဘေးနှစ်ဖက်ကို တပြိုင်တည်း ချိန်ညှိမှု၊ မြင့်မားသော တိကျမှု၊ သေးငယ်သော တွေးခေါ်မှု၊ မှိုတိုင်းတာခြင်းနှင့် နေရာချထားခြင်း ချွတ်ကွက်များသည် အချိန်တိုင်းတွင် ပြောင်းလဲနေပြီး အစားထိုးချိန်သည် ငါးမိနစ်အတွင်း ပြီးစီးကြောင်း သေချာစေရန်။
3.4 စက်ဖွဲ့စည်းခြင်း။
a ပုံစံ- နှစ်ထပ် cantilever ဂီယာဂီယာ၊ အကျယ်ကို ချိန်ညှိနိုင်သော universal forming machine အလုံးစုံလှုပ်ရှားမှု၊ (ခါးအမြင့်နှင့် အကျယ်) သတ်မှတ်ချက်များကို လျင်မြန်စွာ ပြောင်းလဲနိုင်သည်။
ခ လုပ်ဆောင်ချက်နှင့် ဖွဲ့စည်းပုံ- တံဆိပ်တုံးထုထားသော စာရွက်ပစ္စည်းအား ကြိတ်စက် ၂၄ လုံးဖြင့် အချောထည် တံတားတစ်ခုသို့ တဖြည်းဖြည်း လှိမ့်သွားပါသည်။ ၎င်းတွင် အမြန်နှုန်းထိန်းညှိပေးသည့် AC မော်တာ၊ အလျှော့ပေးစနစ်၊ တိကျမှုမြင့်မားသော အလှည့်အပြောင်းလိုင်းလမ်းညွှန်ရထားလမ်း၊ ဘယ်ညာ ဂီယာဘောက်စ်၊ ဘေးတိုက် ချိန်ညှိမှု ယန္တရားနှင့် ရိုလာစက်အစုံတို့ ပါဝင်ပါသည်။ rollers အစုံသည် တံတား၏ သတ်မှတ်ချက်များအားလုံး၏ဖွဲ့စည်းခြင်းကို ပြီးမြောက်စေပြီး၊ ဘယ်နှင့်ညာ rollers များ၏ အနေအထားကို ချိန်ညှိခြင်းဖြင့် မျိုးကွဲများ ပြောင်းလဲခြင်းကို အောင်မြင်နိုင်သည်။ အိပ်ရာနှင့် ဂီယာသေတ္တာသည် ဂဟေဆော်ထားသောဖွဲ့စည်းပုံနှင့် စိတ်ဖိစီးမှုကို သက်သာရာရစေသည်။ ဂီယာသည် မာကျောသော သွားမျက်နှာပြင်ကို လက်ခံသည်။ ပင်မဖွဲ့စည်းပုံသည် အတုလုပ်နည်းပညာကို လက်ခံသည်။
